一、光電共封裝技術介紹
Co-packaged Optical Technology
對于數據中心、機器學習、人工智能設備等帶寬密集型計算應用，對網絡的帶寬需求越來越高，從200G快速增長到400G，并很快推向800G甚至更高。為了滿足這些速度和帶寬的需求，光收發機廠商需要開發出能夠在不增加設備占用空間和功耗的情況下增大收發機的容量。
為了解決這一矛盾的需求，許多光收發機設計人員將目光轉向了光電共封裝技術。簡而言之，光電共封裝光學系統是將光引擎與信號處理ASIC和其它光學器件集成在封裝基板上，通過這種形式，有源器件和光收發機被安裝在同一個密集封裝的基板上，從而消除了在外部連接多個組件時出現的損耗和失真。這就滿足了帶寬密集型應用所需要的在不增加設備空間、同時降低每比特的總功耗的前提下，高容量高帶寬光收發機的要求。
二、光電共封裝光學系統指南和規范/ Guidelines and Specifications
為了確保共封裝光學設備的連續性和互操作性，一些光學組織如光學互聯網絡論壇(OIF) 、板載光學聯盟(COBO)目前正在更新共封裝光學設備制造行業框架和規范文檔。
光學互聯網絡論壇(OIF)從更高層面上重點關注如何解決共封裝的光電通信接口相關的應用空間和技術問題。該框架包括設計出如何隨著帶寬需求的增加功耗反而降低的設備，以及如何使用外部激光光源如小型可插拔外部激光器(ELSFP)，來延長共封裝光學設備的可靠性和使用壽命。
板載光學聯盟(COBO)旨在為系統制造商、集成商、組件制造商以及8通道和16通道板載光學器件廠商制定通用行業規范，以確保為該技術的終端用戶建立一致的平臺。
三、解決共封裝設備測試挑戰/Addressing Testing Challenges
正如上述標準所說的，共封裝的光學器件具有不同于以往開發的任何子組件的通道密度，這意味著現有的測試解決方案可能不能滿足測試要求。例如，一個 51.2 Tbps 共封裝光學設備有 16 個單元的 3.2 Tbps 模塊，每個模塊具有 8Tx 和 8Rx 光纖，每根光纖有 4 個波長。這個單獨的共封裝光學設備共計有 512 個通道，每個通道都以 100 Gbps 的速度運行。每個通道還需要進行多項指標測試，并且每個測試都可能非常復雜，因為各通道可能使用多光纖結構并承載多個波長。

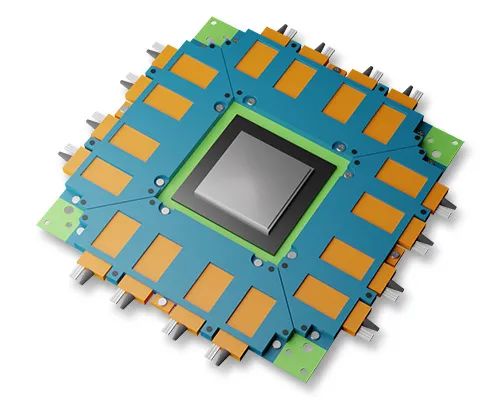

共封裝交換機ASIC示例圖（來源：光學互聯網絡論壇OIF）
由于單個被測器件 (DUT) 上有如此多的通道，生產測試工程師面臨著多個前所未有的共封裝光學器件的測試挑戰。一個首要的挑戰是，當今的光學測試設備主要是為研發測試而設計的，因為它的靈敏度的規格和尺寸都非常廣泛和寬泛。為了在不花費數月時間來驗證單個DUT的情況下，進行共封裝光學器件所需的多項測試，制造商需要一種能夠快速執行大規模并行測試的光學測試解決方案，如同現在的電子半導體測試。
目前市面上的光學測試能力遠遠落后于半導體電氣測試，Quantifi Photonics正在努力嘗試改變這一點，基于新型PXI BERT、新型高通道密度功率計和可處理大量光纖通道數量的新型光開關，Quantifi Photonics通過提供可用于光學測試的最高測試通道密度產品，幫助制造商突破傳統光學測試瓶頸，全部采用開放、可擴展的格式。
更具體地說，PAM4 BERT建立在開放、模塊化、經過驗證的 PXI 技術之上，每個雙插槽 PXIe 模塊包括多達 8個通道。每臺 PXIe 主機最多可容納 64 個同步通道，提供高達 256 個通道的極高通道密度。Quantifi Photonics的 PAM4 BERT 還固有地解決了大多數收發器制造商面臨的空間限制，因為它是市場上最小的物理 BERT。同樣，新型288 通道高密度功率計提供比當前解決方案高10倍的密度，可在小尺寸內實現快速和高度并行的進行發射和接收通道的校準。

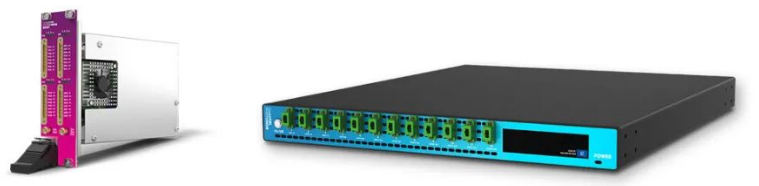

新品：PAM4 BERT模塊及高密度功率計
四、史無前例的光收發機測試密度/Enabling Unprecedented Density
Quantifi Photonics，專注于解決數據密集型設備實現超高帶寬這一挑戰。借助新的基于PXI平臺的高密度收發器測試系統和高通道數光功率計等測試設備，生產測試工程師可以使用小尺寸測試設備進行擴展測試，降低測試復雜性，縮短測試時間并加快終端產品的上市時間。
由于帶寬需求將繼續快速增長，Quantifi Photonics專門設計了 PAM4 BERT，并制定了強大的產品開發路線圖以應對未來的光學測試挑戰。Quantifi Photonics 樂于共同討論和解決設備制造商所面臨的挑戰，尤其是在新的行業框架和規范出臺后。
卓越光子作為Quantifi Photonics公司在中國的獨家代理，負責Quantifi Photonics產品在中國的銷售、技術支持、售后服務、市場拓展和渠道建設等工作，如您有任何問題，歡迎您與我們取得聯系，期待與您的共同探討。
電話：010-63780508
郵箱：info@beyondlightinc.com
