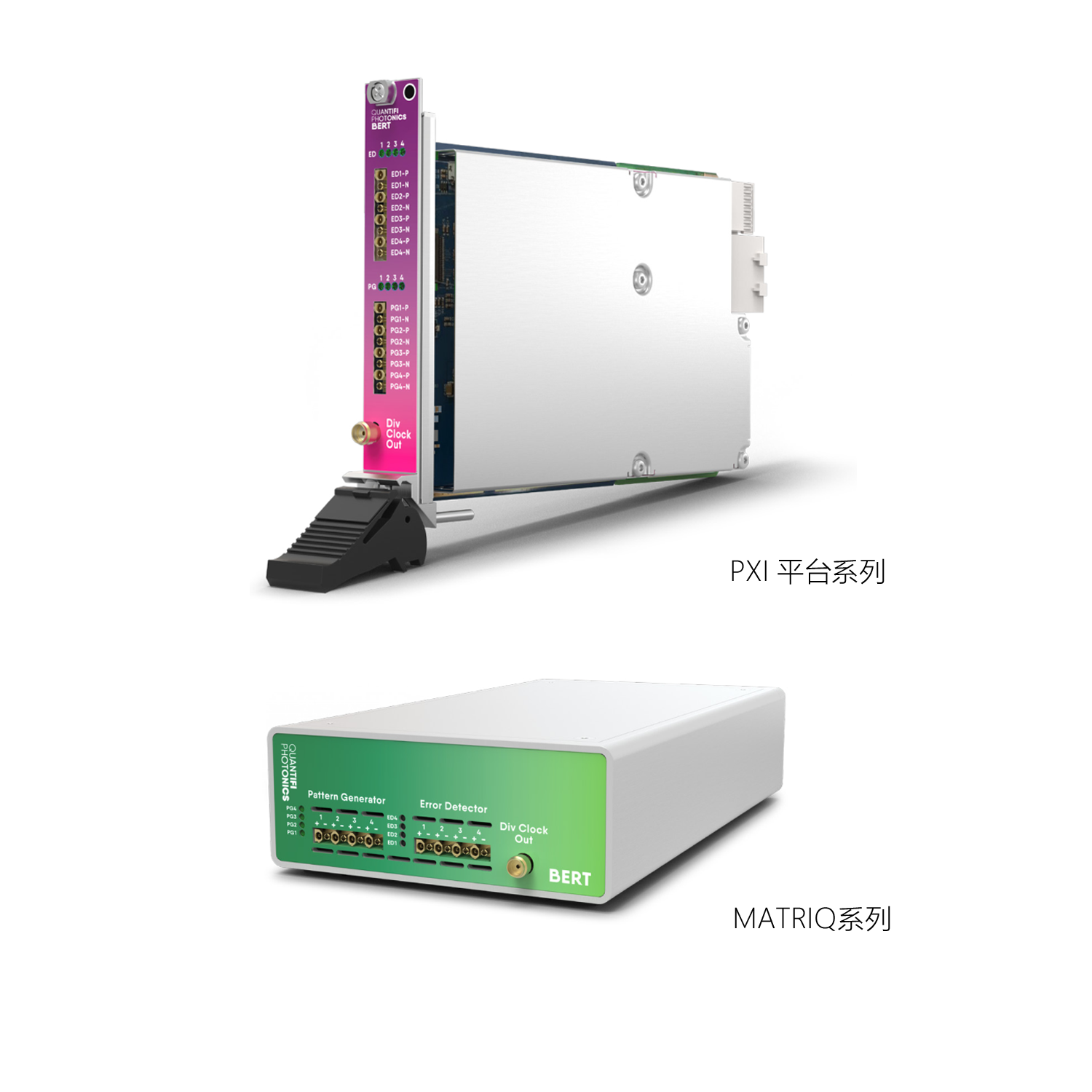

誤碼探測 |
參數范圍 |
|
通道數量 |
2 or 4 |
|
RF輸入 |
AC coupled differential |
|
阻抗 |
100 ohms between differential outputs |
|
數據速率 |
12.3 ~ 14.5 Gbps and 24.6 ~ 29 Gbps 或1.25 Gbps ~ 14.50 Gbps |
|
數據速率步長 |
1 kbps 或 2 kbps |
|
PRBS patterns |
2n-1, n = 7, 9, 10, 11, 15, 23 or 31 |
|
靈敏性 |
25 mV |
|
最大輸入 |
1200 mV 或 1000 mV |
|
時鐘源 |
Independent CDR on each input channel |
|
極性反轉 |
Yes |
|
平衡器 |
Programmable linear input CTLE equalizer 0 - 12 dB 或Programmable linear input CTLE equalizer |
|
眼部輪廓 |
Eye Scan and Bathtub 或3D Eye Monitoron each input to allow advanced measurements suchas BER contours and eye parameters |
|
時鐘輸出 |
參數 |
|
Rf 輸出 |
Single-ended SMA |
|
阻抗 |
50 ohms |
|
半速時鐘 |
1 ~ 15 GHz |
|
固有抖動 |
< 350 fs rms (典型值) |
|
輸出振幅 |
200 mV ~ 500 mV |
|
分頻時鐘輸出 |
參數 |
|
RF輸出 |
Single-ended SMA |
|
阻抗 |
50 ohms |
|
頻率 |
500 MHz ~ 8 GHz 或100 - 156.25 MHz Programmable |
|
固有抖動 |
< 350 fs rms (典型值) |
|
輸出振幅 |
500 mV (典型值) 或700 mV (典型值) |
|
時鐘分頻器 |
Divide by n, with n = 2,4,8 |
|
時鐘和數據恢復 |
參數 |
|
數據速率 |
6.15 ~ 7.25 Gbps 12.3 ~ 14.5 Gbps and 24.6 ~ 29 Gbps或1.25 ~ 14.5 Gbps |
|
環路帶寬 |
FC/1667 default, tunable 1 ~ 23 MHz 或Tunable 6 ~ 10 MHz |
|
分支光纜 |
參數 |
|
長度 |
30 cm |
|
接頭 |
2.92 mm, Male 或SMA, Male |
|
偏移 |
< 2 ps skew match |
