一、產品簡介及特點
隨著帶寬密集型計算應用對網絡帶寬需求越來越高，光通信設備的測試的要求也隨之提高，近日，新西蘭Quantifi Photonics 推出一款新品，BERT-1100系列，該系列產品是一款4通道或者8通道高速碼型發生器和誤碼儀，可用于光收發機和光電元件的最大速率為29 GBaud/s NRZ 和PAM4碼型的設計、表征和測試。
二、應用及示例
1. 應用
- 用于每通道29GBaud光或電收發機的多通道BER測試儀
- 有源光纜測試
- 高速 SerDes、時鐘數據恢復以及激光驅動器測試和表征
- 通用29GBaud 脈沖碼型發生器（NRZ和PAM4）
- 制造自動化測試，利用PXIe平臺的廣泛模塊兼容性在單個PXIe平臺中進行所有其它類型的光學和電氣測試。
2. 數據信號示例圖

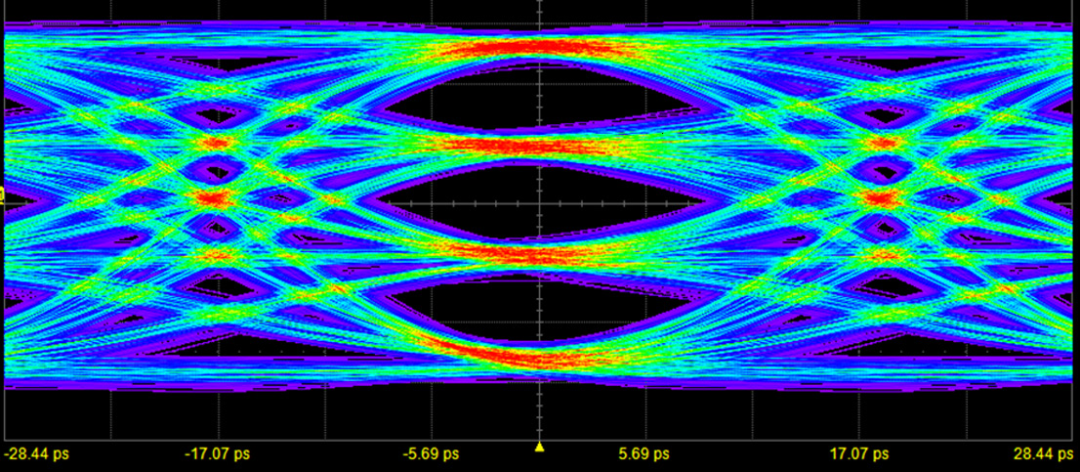

BERT-1102 PPG生成的單通道 28 Gbaud (56 Gbps) PAM4 PRBS 數據信號示例圖

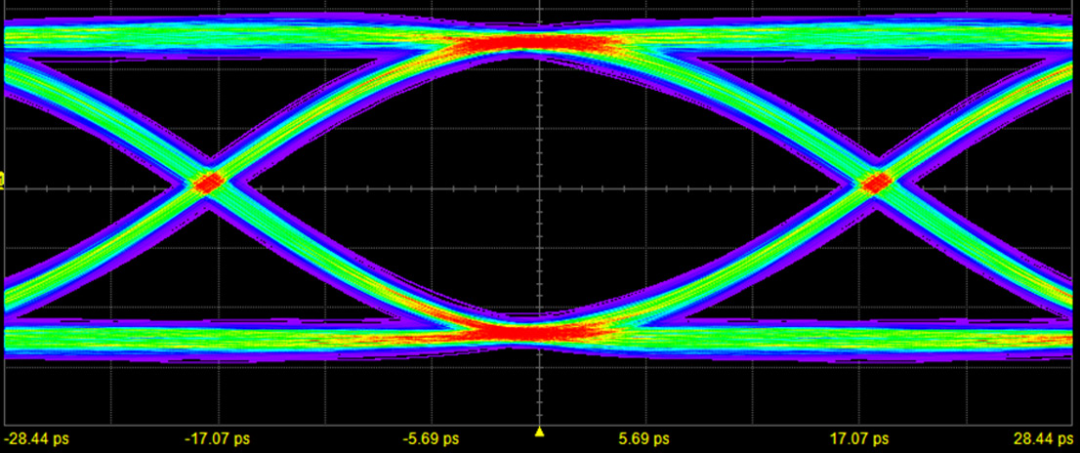

BERT-1102 PPG生成的單通道 28 Gbaud NRZ PRBS 數據信號示例圖
三、軟件控制
COHESIONUI?讓操作更便捷和直觀
通過PC、平板電腦或智能手機使用CohesionUI軟件輕松控制其它PXI 或 MATRIQ儀器。
現代時尚操作界面、跨設備兼容性、可定制視圖和遠程網絡訪問。

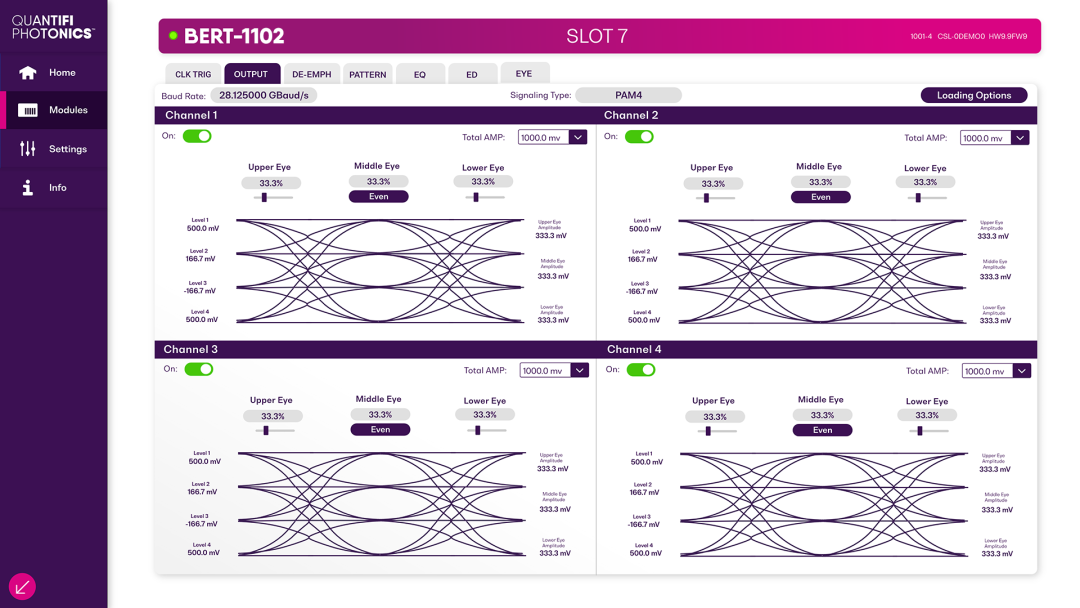

PPG輸出控制
BERT 1100 系列的 CohesionUI GUI 中的 OUTPUT 菜單允許用戶為NRZ或PAM4碼型設置 PPG 的電學輸出幅度。用戶可以獨立修改 NRZ（兩級）或 PAM4（四級）輸出的總峰峰值幅度。除了能夠修改NRZ和PAM4信號的相對脈沖幅度，每個通道還可以相互獨立設置為不同的脈沖幅度，包括獨立通道啟用-禁用切換。

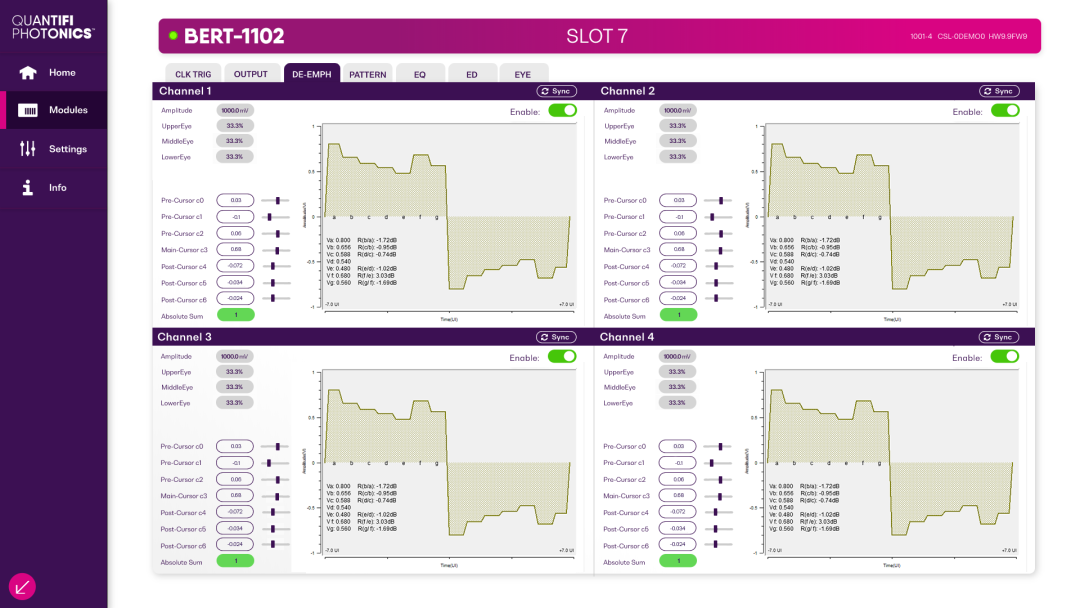

PPG去加重7抽頭控制
BERT 1100 系列PPG輸出可通過7抽頭加重控制進行調整。用戶可以獨立設置 PPG 電輸出的pre-cursor和post-cursor，以補償傳輸介質中的符號間干擾以及電纜損耗。可同時進行pre-cursor和post-cursor加重。

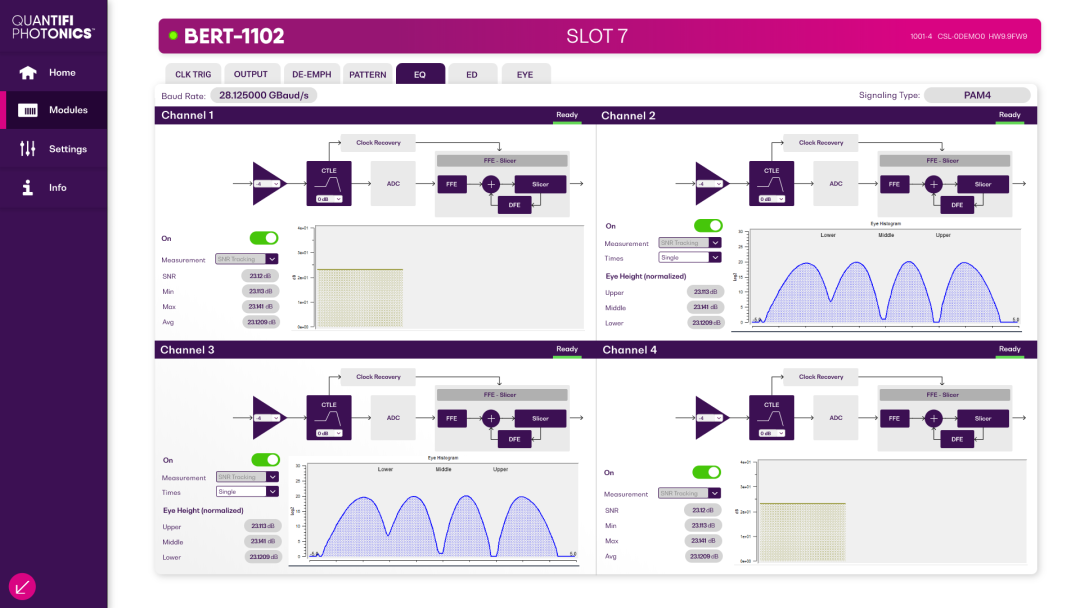

誤碼監測均衡、BER標準的抖動測量、眼圖曲線菜單
每個誤碼監測 (ED) 輸入通道都配備了一個0-12dB可調（相對于接收機14GHz 增益）連續時間線性均衡器 (CTLE)。除了能夠調節接收機CTLE 均衡外，用戶還可為各接收機 ED 通道單獨進行直方圖掃描。該直方圖可即時反饋接收均衡值的平衡性和有效性參數，從而優化誤碼率性能。

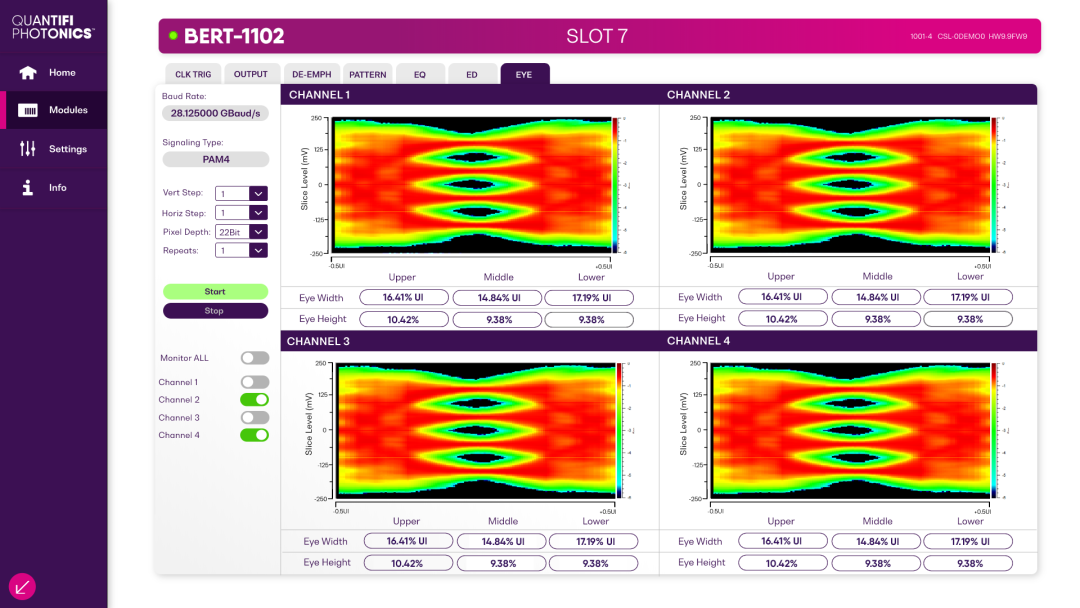

3D BER眼圖菜單
每個接收機通道都提供眼圖掃描功能，可提供彩色輪廓圖形結果，指示各通道如何受到通道決策閾值（通常稱為“slicer”級別）的水平相位或垂直幅度的影響。儀器將自動掃描整個單位周期（比特為周期）的相位對齊和垂直判決電壓，并通過在2D圖形結果中繪制偏移量的形式顯示彩色的誤碼率。
該眼圖類似在輸入端帶有光學轉換器、傳統的時域示波器所進行的眼圖測試所看到的圖形，但是是通過利用每個測量位的所有 BER 測量結果，并且不需要示波器來觸發和采樣。
四、兩大解決方案
為了滿足客戶實驗的不同要求，新西蘭Quantifi Photonics可為用戶提供基于NI平臺PXI板卡和MATRIQ臺式解決方案。

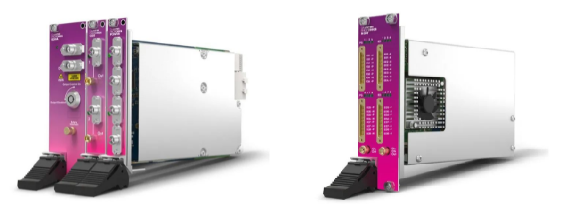

NI平臺PXI板卡解決方案
新西蘭Quantifi Photonics不斷擴大的 PXIe 光學測試解決方案被客戶用于混合信號測試和測量系統，從而降低復雜性，降低測試成本和加快產品上市時間。
? 兼容超過2500個PXI模塊
? 可在設備與設備間實現高級定時和同步功能
? 低延遲、高性能處理和快速數據吞吐量
? 可設計和構建可擴展的多通道系統
? 占地面積小、功耗低

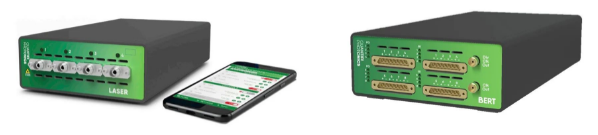

MATRIQ臺式解決方案
MATRIQ臺式系列在設計緊湊的情況下可提供與PXIe模塊相同的高性能測試功能。MATRIQ 儀器設置簡單，操作便捷，是光學實驗室或測試平臺的理想選擇。
? 與PXIe模塊相同的性能和控制功能
? 通過 USB 或以太網連接即插即用
? 通過基于Web的 GUI、COHESIONUI 進行控制或SCPI命令
? 緊湊便攜的設計節省了工作臺空間
五、 卓越光子是誰？
卓越光子作為Quantifi Photonics公司在中國的獨家代理，負責Quantifi Photonics產品在中國的銷售、技術支持、售后服務、市場拓展和渠道建設等工作，如您有任何問題，歡迎您與我們取得聯系，期待與您的共同探討。
